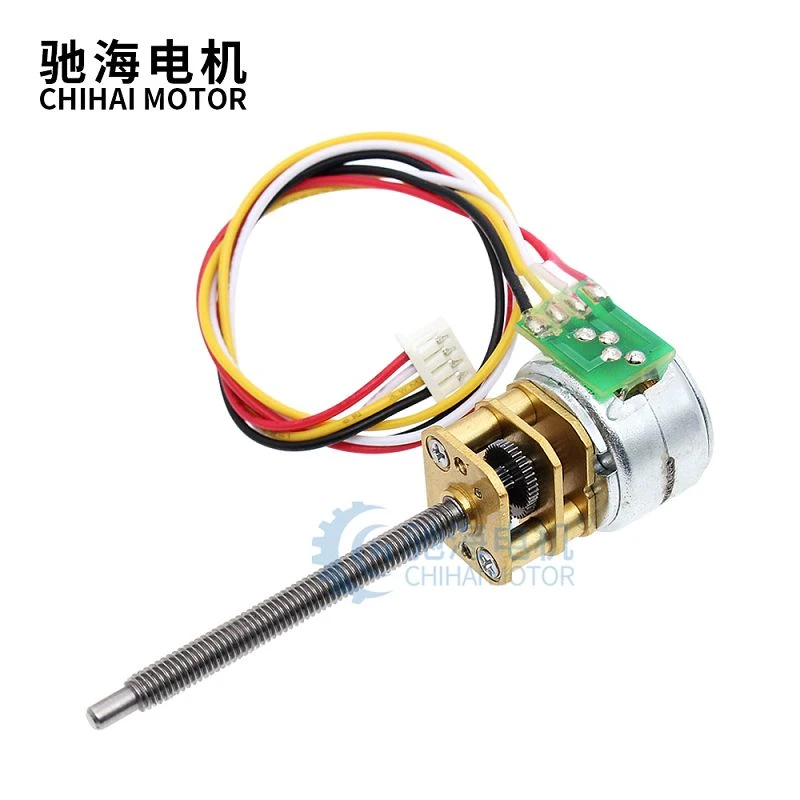

2-fazowy 4-przewodowy silnik krokowy DC 5V 15BY
Napięcie: DC 5-12 V
Waga: około 14g
Opis produktu
Rodzaj produktu: | CHS-GM12-15BY DC Silnik krokowy |
Długość wału: | 33,6 mm (możliwość dostosowania partii) |

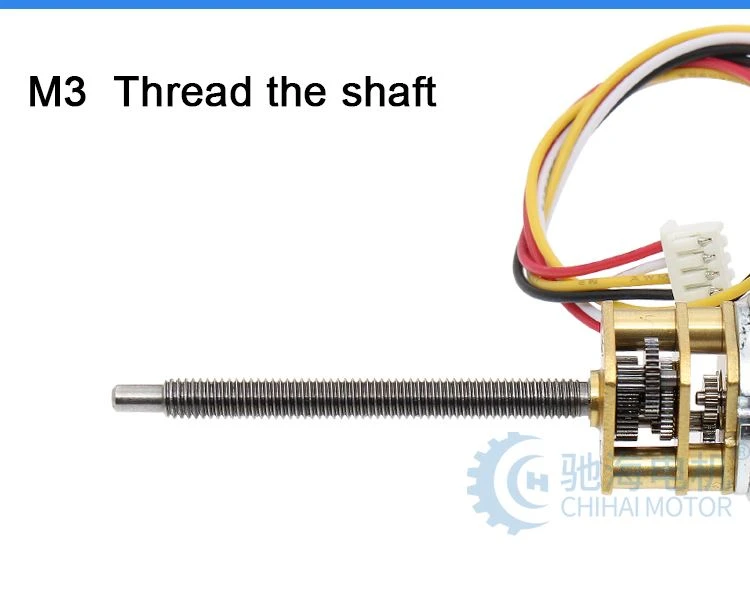

Średnica wału: | M3 Thread the shaft (batch customizable) |
Napięcie: | DC 5-12V |
Waga: | Około 14g |
Kąt kroku: | 18 stopni / 50 |
rezystancja fazowa: | 30 Ω/Phase |
Wniosek: | Inteligentny kijek do selfie, inteligentny uchwyt na aparat, Inteligentna kamera robota Kąt, inteligentny mikro robot itp. |

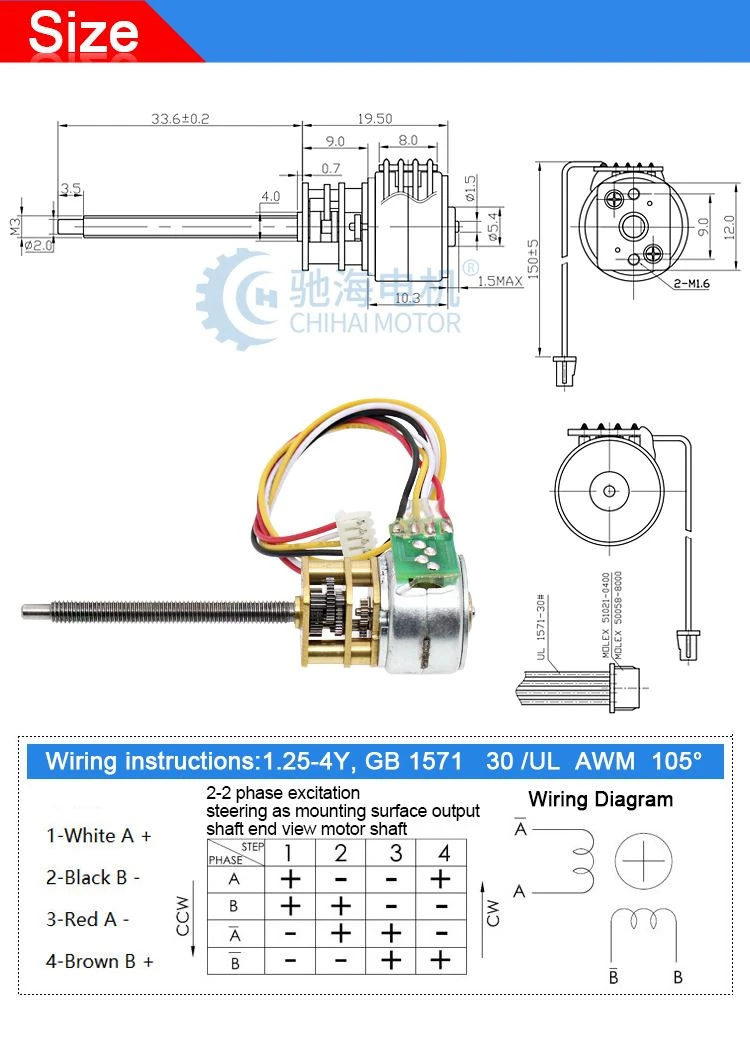

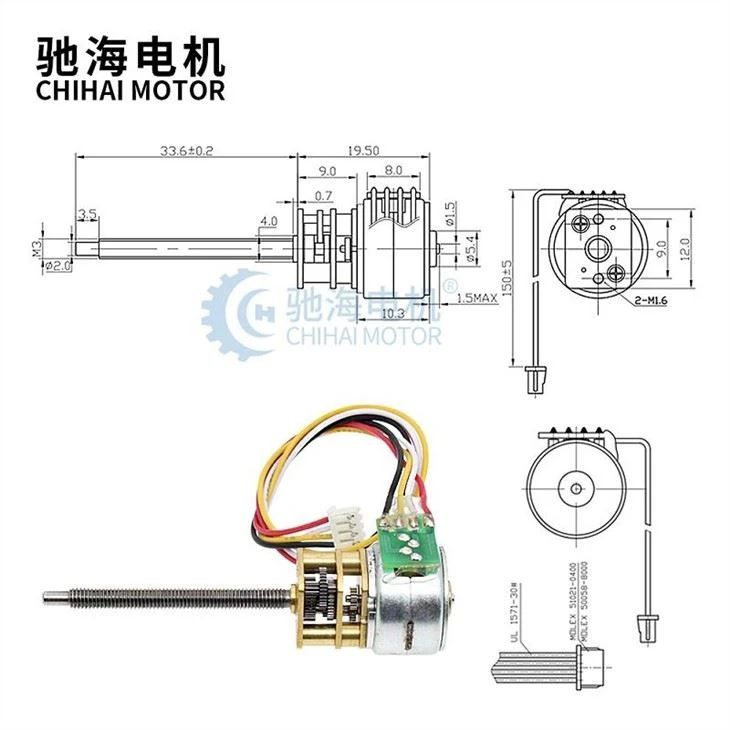

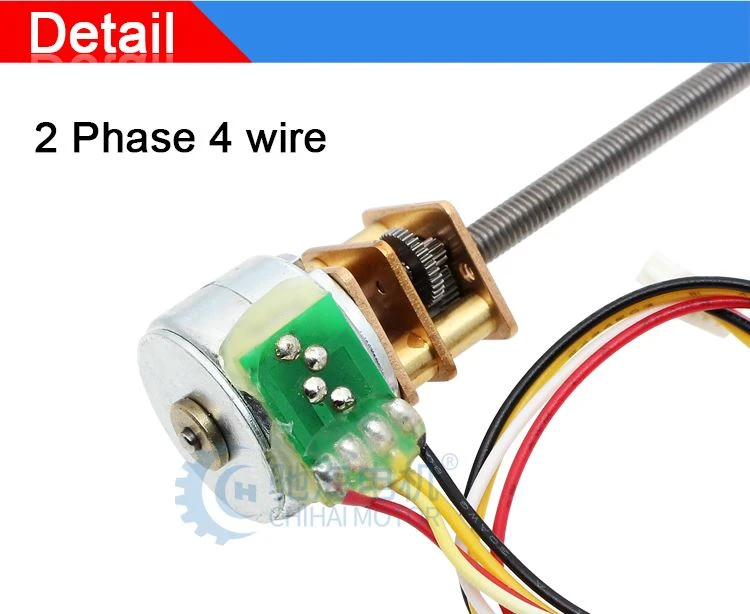

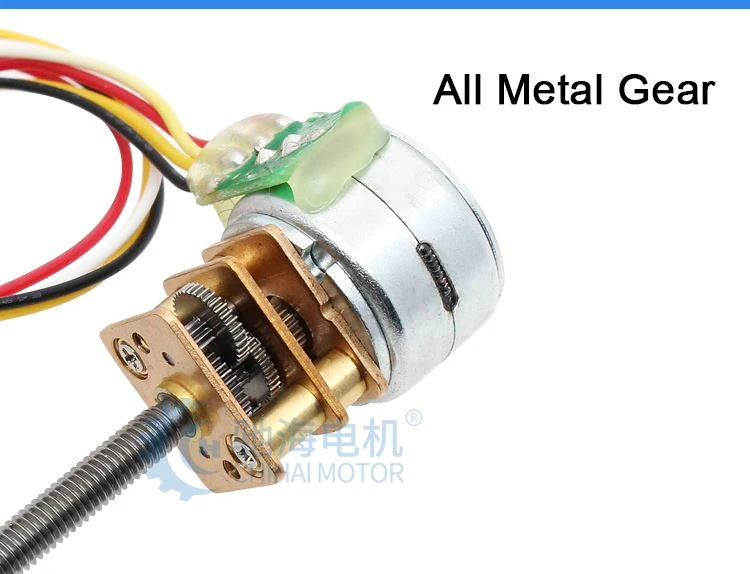

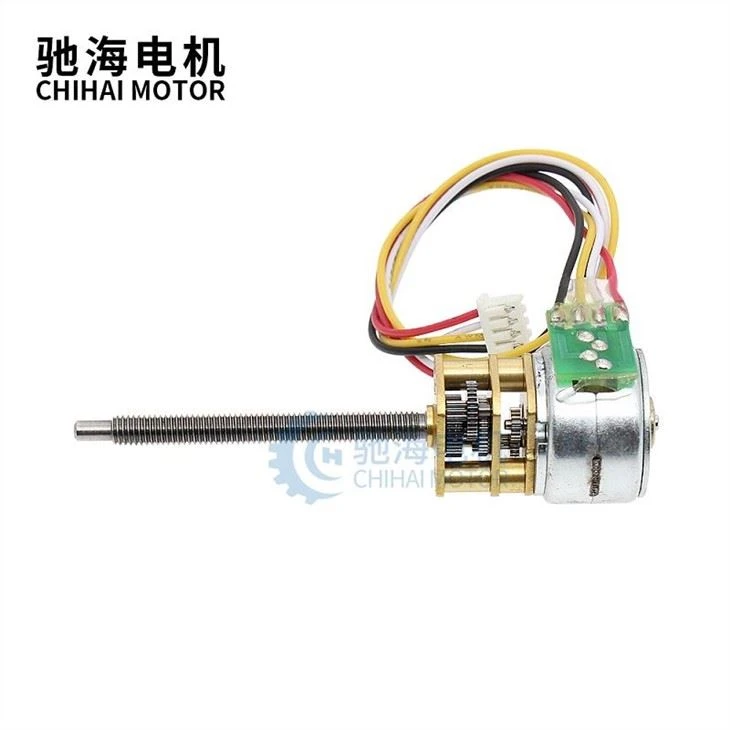

Szczegółowe obrazy
Parametry wejściowe silnika krokowego
Nazwa modeluMODEL:CHS-15BY-M3015 | |||
Napięcie znamionowe | 5 V DC (sterownik IC:16219) | BIEŻĄCY NA FAZĘ | 160mA / FAZA |
REZYSTANCJA CEWKI | 30±7 percent ohm / PHASE | LICZBA FAZ | 2 FAZY |
KĄT KROKU | 18 stopni / KROK | METODA WZBUDZENIA | 2 FAZY WZBUDZENIA |
TRYB JAZDY | NAPĘD BIPOLARNY | INDUKCJA CEWKI | 9,5 mH / FAZA |
WYCIĄGNIJ-MOMENT OBROTOWY | WIĘCEJ NIŻ | MOMENT UTRZYMANIA | WIĘCEJ NIŻ |
4 gf-cm przy 500 pps | 16 gf-cm przy 0 pps | ||
MAKSYMALNA CZĘSTOTLIWOŚĆ ODPOWIEDZI | WIĘCEJ NIŻ 1200 pps | MAKSYMALNA CZĘSTOTLIWOŚĆ ROZRUCHU | WIĘCEJ NIŻ 900 pps |
KLASA IZOLACJI | KLASA E DO CEWEK | WYTRZYMAŁOŚĆ IZOLACJI | 100 V AC PRZEZ JEDNĄ SEKUNDĘ |
ODPORNOŚĆ IZOLACJI | 50MΩ DC 500V | TEMPERATURA ROBOCZA | -0 - plus 55 stopni |
Parametry produktu
Model:CHS-GM15BY-Ω-50-33.6 M3 DC Stepping Moto | |
Napięcie: DC 5.0V (sterownik IC:L6219) | |
Częstotliwość silnika Zakres napięcia roboczego | |
fazy | 2-fazowy 4-przewodowy |
Stosunek | 1: 50 |
Kąt kroku | 0.36 stopnia |
Prędkość bez obciążenia (rpm) | 60 obr/min / 1000pps |
Brak prądu obciążenia (mA) | Mniejsze lub równe 400 mA / 1000 pps |
Moment trzymania (gf.cm) | 700gf.cm Min |
Wyciągnij moment obrotowy (kgf.cm) | 480 gf.cm m min / 1000pps |
Indukcyjność (mH) | 9.5 mH ± 15 percent （25 degree LCR 1.0V) |

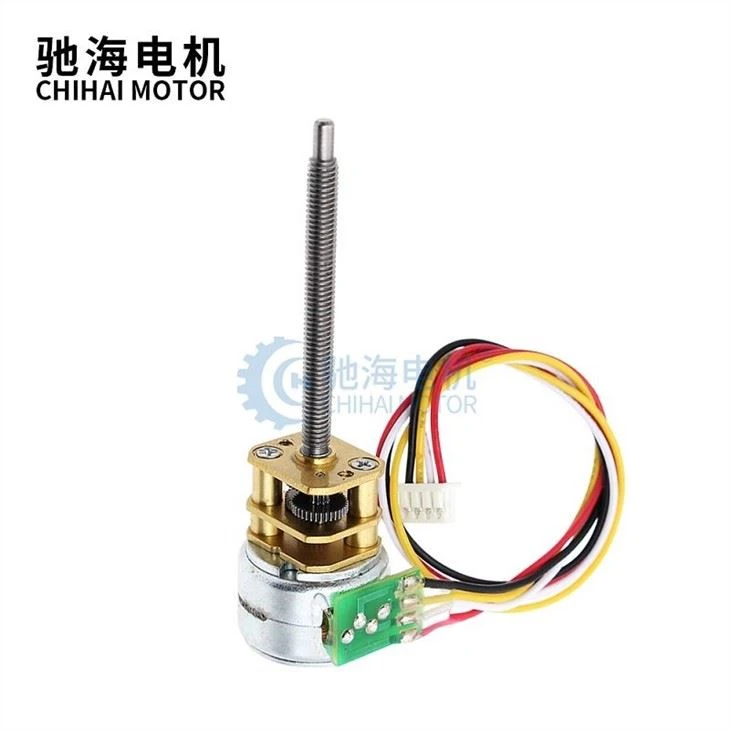

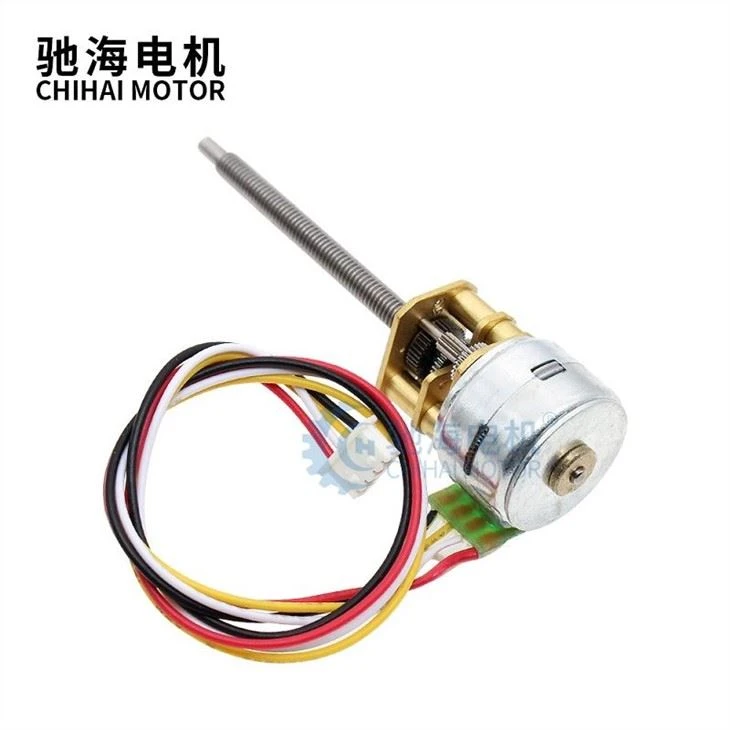

Wyświetlacz produktu
Dostawa pakowania
PAKIET:
Standardowe opakowanie kartonowe eksportowe.
CZAS DOSTAWY:
3-20 dni po potwierdzeniu zamówienia należy ustalić szczegółową datę dostawy zgodnie z
sezon produkcyjny i wielkość zamówienia.
UWAGA:
Jeśli wymagane są specjalne dokumenty odprawy celnej, prosimy o wcześniejszy kontakt w celu potwierdzenia.
FAQ
P: 1. Jakiego rodzaju silniki możesz dostarczyć?
A: Na razie dostarczamy głównie mikrosilniki i serię silników zwalniania prądu stałego, w tym silnik zwalniania z prostym zębem, silnik zwalniania planetarnego, silnik zwalniania ślimaka. Obecnie nasza firma koncentruje się na opracowywaniu różnych typów silników o napięciu od 1VDC do 30VDC i silnika średnica od 8 do 51 mm.
P:2. Czy możesz przesłać mi cennik?
A: For all of our motors, they are customized based on different requirements like lifetime, noise, voltage, and shaft etc. The price also varies according to annual quantity. So it's really difficult for us to provide a price list. If you can share your detailed requirements and annual quantity, we'll see what offer we can provide.
Q:3. What's the lead time for regular order?
A: W przypadku zamówień standardowy czas realizacji wynosi 3-25 dni i czas ten może być krótszy lub dłuższy w zależności od modelu, okresu i ilości.
P:4. Czy możliwe jest opracowanie nowych silników, jeśli możemy zapewnić koszt oprzyrządowania?
A: Yes. Please kindly share the detailed requirements like performance, size, annual quantity, target price etc. Then we'll make our evaluation to see if we can arrange or not.
P: 5. Czy możesz przesłać mi bezpłatne próbki?
Tak, możemy również zwrócić opłatę za próbki po złożeniu zamówienia.
