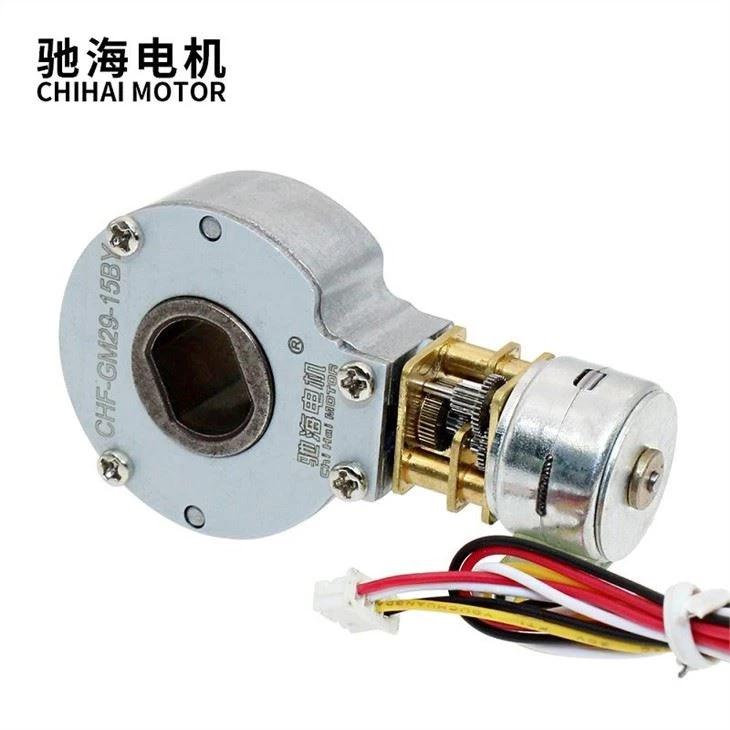

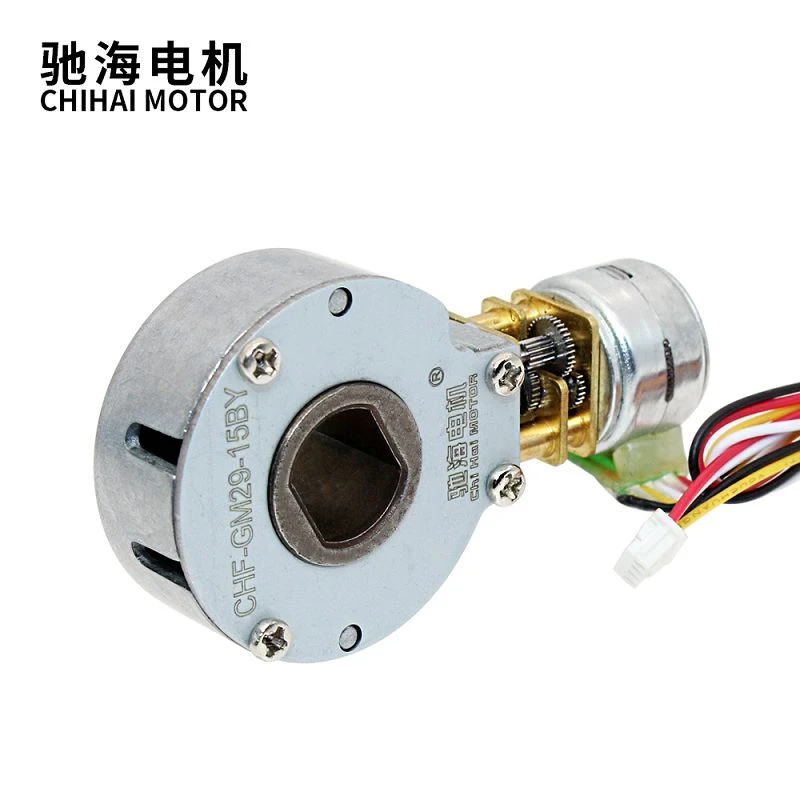

15BY Dc Bezszczotkowy krokowiec wtórny silnik o zmiennej prędkości obrotowej

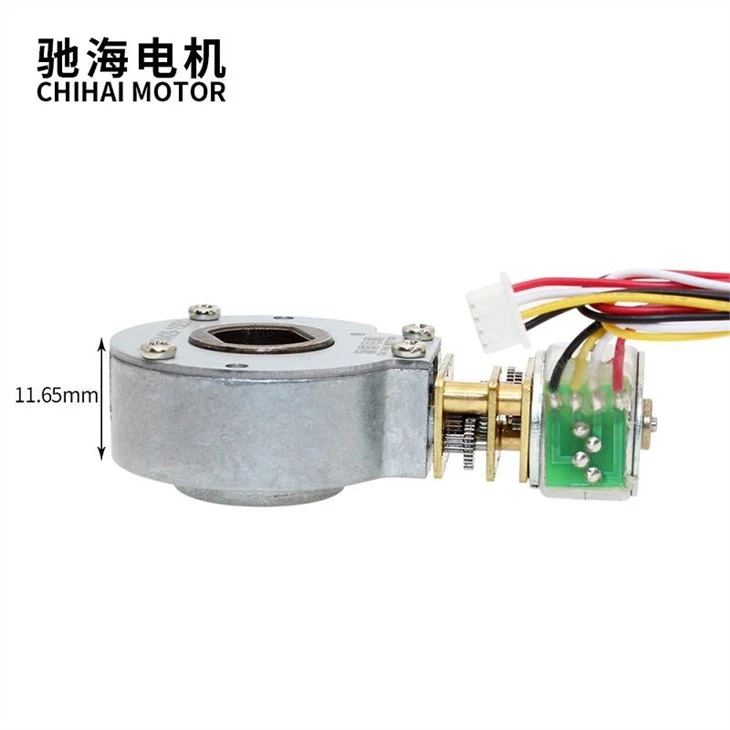

Grubość kadłuba: 11,65 mm
Waga: Około 50 g
15BY Bezszczotkowy krokowy dc wtórny silnik o zmiennej prędkości obrotowej
Opis produktu
Typ produktu: | CHS-GM29-15BY bezszczotkowy krokowy dc wtórny silnik o zmiennej prędkości obrotowej |

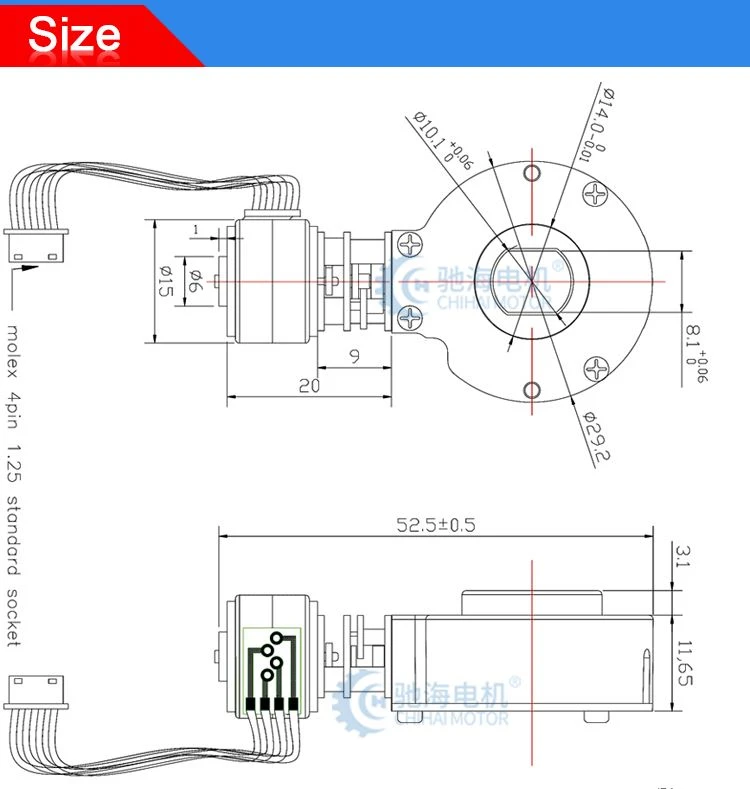

Długość kadłuba: | 52,5 mm |
Grubość kadłuba: | 11,65 mm |
Waga: | Około 50 g |

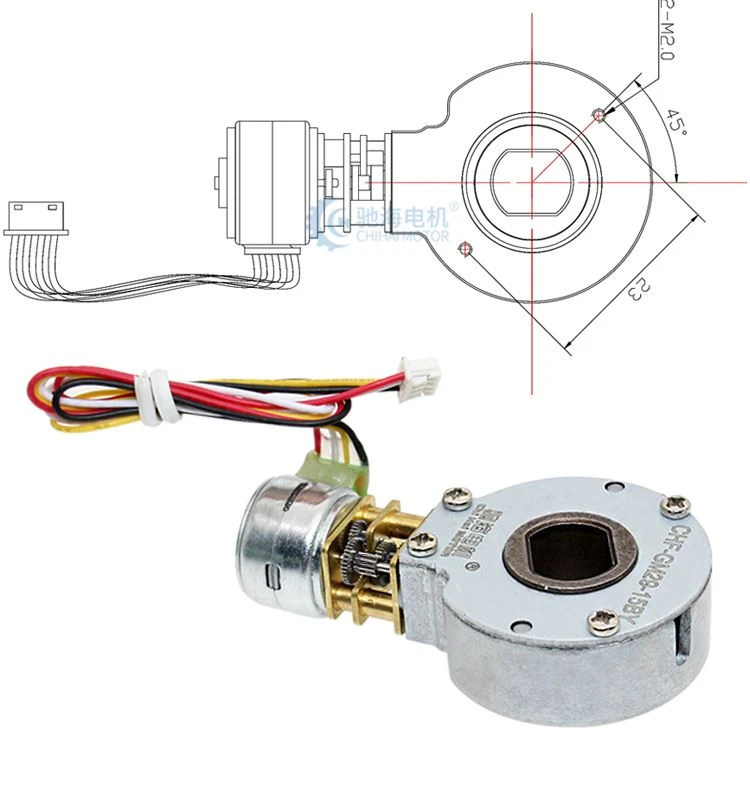

Oś wyjścia: | Pusta heteroseksualna oś wiązania (szczegóły na rysunku) |
Aplikacji: | Automatyka domowa i biurowa Miniaturowa platforma i system kamer Instrumenty medyczne i instrumenty pozycjonowania Inteligentny zamek i inteligentny system oświetlenia |

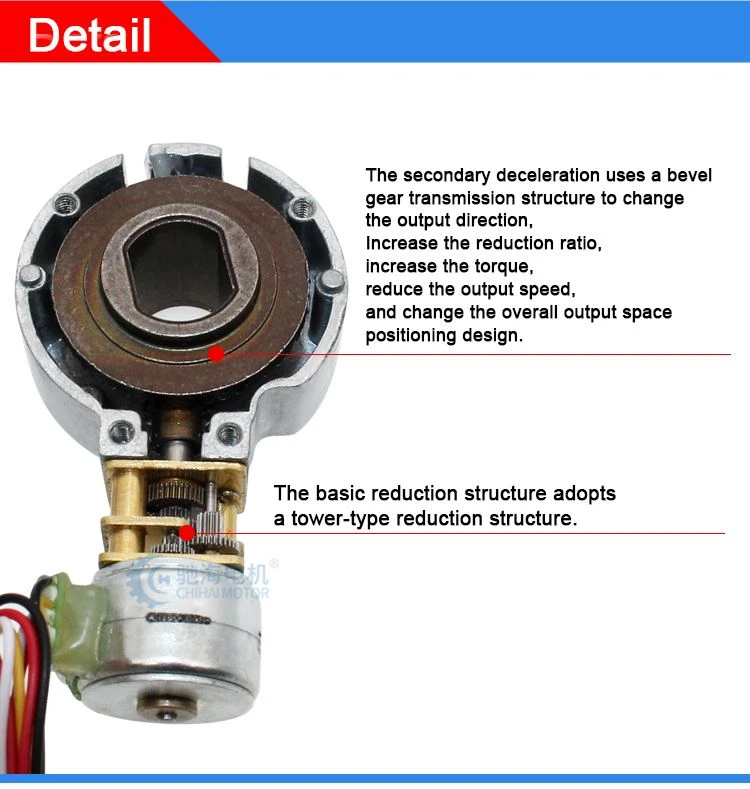

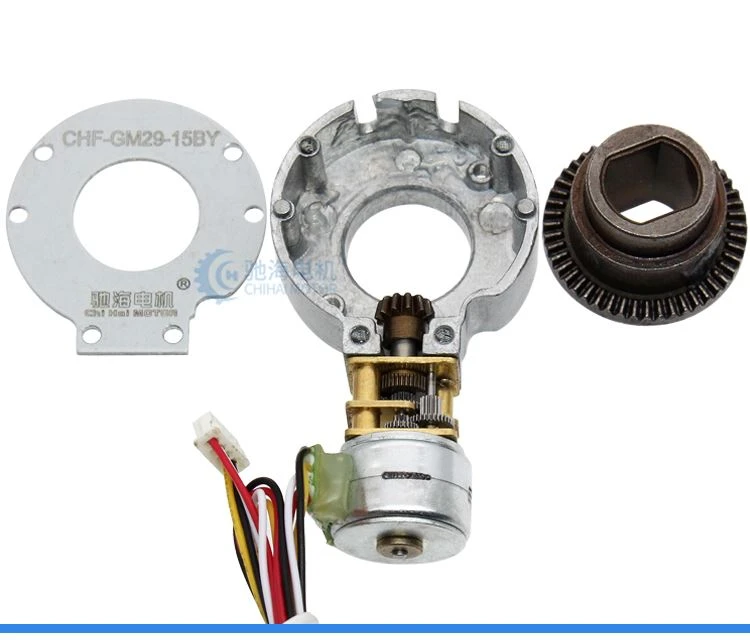

Szczegółowe obrazy
Parametry wejściowe silnika krokowego
Modelu | CHS-15BY-M3015 | ||
NAPIĘCIE ZNAMIONOWE | 5 V DC (DrIVER IC:16219) | PRĄD NA FAZĘ | 160mA / FAZA |
ODPORNOŚĆ NA CEWKI | 30±7% ohm / FAZA | Nie. ETAPÓW | 2 FAZY |
KĄT KROKU | 18° / KROK | METODA WZBUDZENIA | 2 FAZY WZBUDZENIA |
TRYB JAZDY | Napęd dwubiegunowy | INDUKCYJNOŚĆ CEWKI | 9,5 mH / FAZA |
Ponad | Ponad | ||
WYSUNIĘTY MOMENT OBROTOWY | 4 gf-cm PRZY 500 pps | MOMENT OBROTOWY TRZYMANIA | 16 gf-cm AT 0 pps |
MAKSYMALNA CZĘSTOTLIWOŚĆ REAKCJI | PONAD 1200 p.p. | MAKSYMALNA CZĘSTOTLIWOŚĆ POCZĄTKOWA | PONAD 900 p.p. |
KLASA IZOLACJI | KLASA E DLA CEWEK | WYTRZYMAŁOŚĆ IZOLACJI | 100 V AC PRZEZ JEDNĄ SEKUNDĘ |
ODPORNOŚĆ NA IZOLACJĘ | 50MΩ DC 500V | Temperatura | -0 ~ +55°C |
Parametry wyjściowe silnika zwalniania
Modelu：CHS-GM29-15BY dcbezszczotkowy krokowiec dwubiegowy silnik Napięcie: DC 5V | ||||
Współczynnik redukcji | KĄT KROKU | Prędkość bez obciążenia | Przytrzymanie momentu obrotowego | Wysunięty moment obrotowy |
1:5.58×4 | 0.80645 | 134 | ≥0,2 | ≥0.07. |
1:9.68×4 | 0.46488 | 77.5 | ≥0,4 | ≥0.13 |
1:20.50×4 | 0.21951 | 36.6 | ≥0,8 | ≥0,25 |
1:29.12×4 | 0.15453 | 25.8 | ≥1.0 | ≥0.40 |
1:49.99×4 | 0.09002 | 15 | ≥1.8 | ≥0,70 |
1:99.00×4 | 0.04545 | 7.6 | ≥4.0 | ≥1.3 |
1:151.55×4 | 0.02969 | 4.95 | Nie można przekroczyć 4.0kg.cm | ≥2.0 |
1:210.59×4 | 0.02137 | 3.56 | ≥2.8 | |
1:297.92×4 | 0.0151 | 2.51 | ≥4.0 | |
1:379.17×4 | 0.01187 | 1.98 | ≥4.5 | |

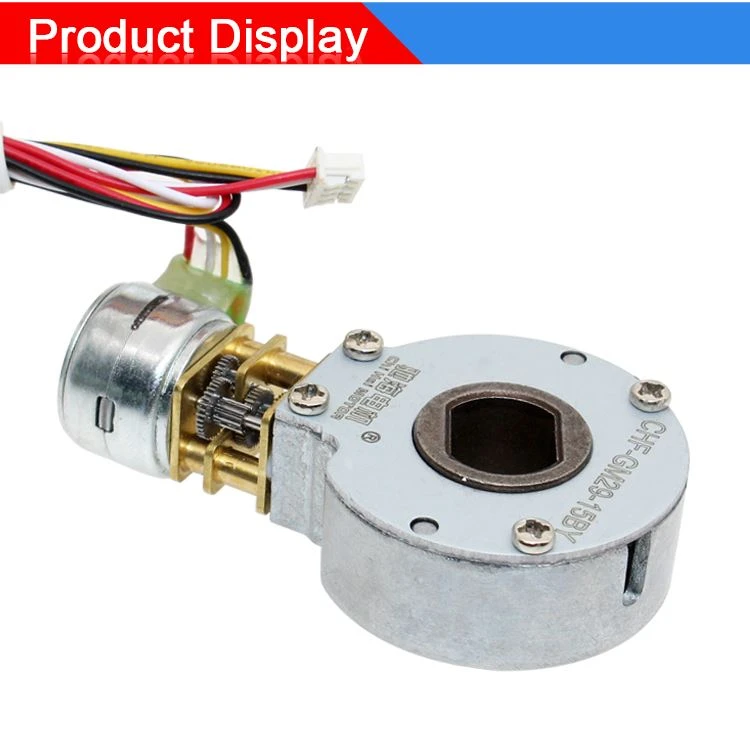

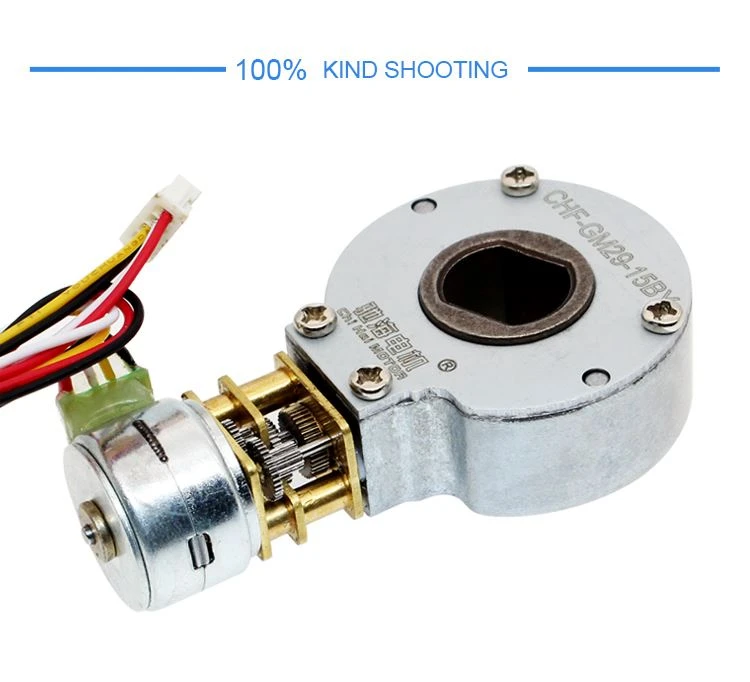

Produkt i wyświetlacz
Pakowanie & Dostawa
Pakiet:
Standardowe opakowanie kartonowe.
CZAS DOSTAWY:
3-20 dni po potwierdzeniu zamówienia, należy zdecydować o wyszczególnieniu terminu dostawy zgodnie z
sezon produkcyjny i ilość zamówień.
Uwagę:
W przypadku wymaganych specjalnych dokumentów odprawy celnej należy skontaktować się z nami z wyprzedzeniem w celu potwierdzenia.
FAQ
P: 1.Jakie silniki możesz dostarczyć?
Odp .: Na razie dostarczamy głównie mikrosilnik i serię silników zwalniania prądu stałego, w tym prosty silnik zwalniania zębów, silnik zwalniania planetarnego, silnik spowalniania robaka. Obecnie nasza firma koncentruje się na opracowywaniu różnych typów silników o napięciu między 1VDC i 30VDC i średnicy silnika od 8 do 51 mm.
Q: 2. Czy możesz wysłać mi cennik?
Odp .: Dla wszystkich naszych silników, są one dostosowane do różnych wymagań, takich jak żywotność, hałas, napięcie i wał itp. Cena zmienia się również w zależności od ilości rocznej. Więc naprawdę trudno jest nam podać cennik. Jeśli możesz podzielić się swoimi szczegółowymi wymaganiami i roczną ilością, zobaczymy, jaką ofertę możemy zaoferować.
P:3. Jaki jest czas realizacji dla regularnego zamówienia?
Odp.: W przypadku zamówień standardowy czas realizacji wynosi 3-25 dni i czas ten może być krótszy lub dłuższy w zależności od innego modelu, okresu i ilości.
P:4. Czy jest możliwe opracowanie nowych silników, jeśli możemy zapewnić koszty oprzyrządowania?
O: Tak. Prosimy o podzielenie się szczegółowymi wymaganiami, takimi jak wydajność, rozmiar, roczna ilość, cena docelowa itp. Następnie dokonamy naszej oceny, aby sprawdzić, czy możemy zorganizować, czy nie.
P: 5. Czy mógłbyś wysłać mi darmowe próbki?
Tak, również możemy zwrócić opłatę za próbki z powrotem po złożeniu zamówienia.
