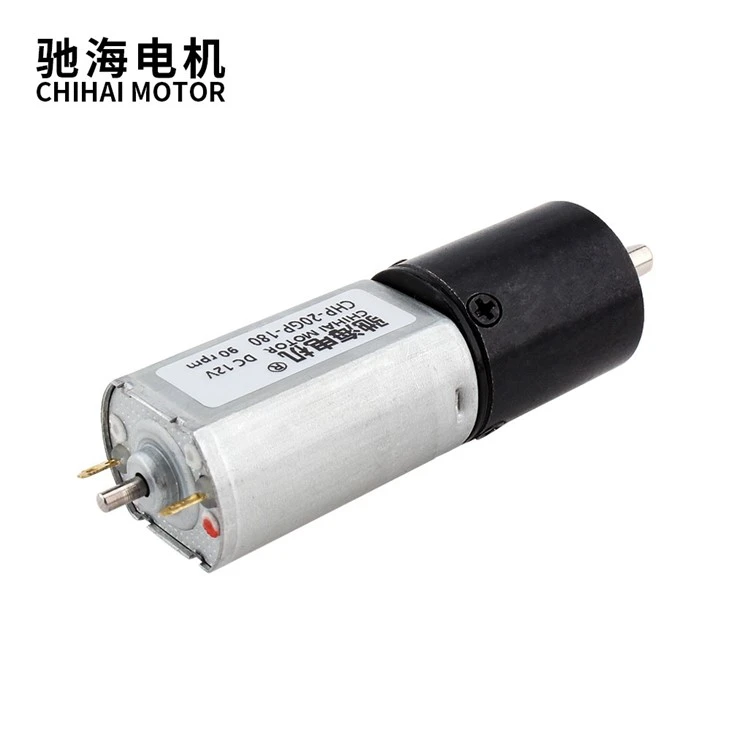

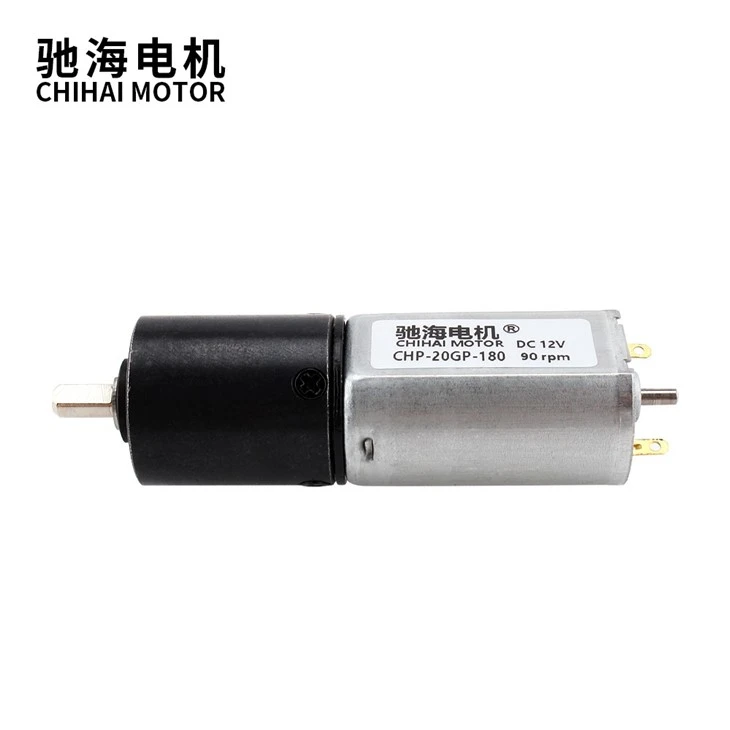

Silnik z przekładnią planetarną prądu stałego CHP-20GP-180
Opis produktu
| Rodzaj produktu | Motoreduktor planetarny prądu stałego CHP-20GP-180 |
| Długość wału | 10mm |
| Wał Dianetera | Φ 4 mm D. grubość 3,5 mm |
| Napięcie | DC 6-12V |
| Waga | Około 80g |
| Aplikacja |
Inteligentny robot, kurtyna elektryczna, inteligentny wózek balansujący, Inteligentny manipulator itp. |
Silnik z przekładnią planetarną prądu stałego jest rodzajem silnika o wysokiej wydajności i wydajności, który jest szeroko stosowany w sprzęcie mechanicznym, robotach przemysłowych, automatycznych systemach sterowania i innych gałęziach przemysłu. Składa się z silnika synchronicznego, przekładni planetarnej, enkodera i innych komponentów i ma zalety małej objętości, dużego momentu obrotowego i dużej szybkości reakcji.
Przede wszystkim motoreduktor planetarny prądu stałego odgrywa niezastąpioną ważną rolę w produkcji mechanicznej. Przyjmując technologię przekładni zębatej, szybkie obroty silnika można przekształcić w moc wyjściową o niskiej prędkości i wysokim momencie obrotowym, uzyskując w ten sposób wydajne przenoszenie mocy. Ten rodzaj silnika może być również napędzany zewnętrznym zasilaczem lub akumulatorem, jest prosty i łatwy w użyciu. I mały rozmiar, można dostosować do różnych kompaktowych urządzeń.
Po drugie, motoreduktor planetarny prądu stałego jest szeroko stosowany w robotach przemysłowych. W automatycznym systemie sterowania bardzo ważnymi czynnikami są dokładny ruch, szybka reakcja i dokładne pozycjonowanie robota. Silnik z przekładnią planetarną prądu stałego charakteryzuje się szybką reakcją i może w krótkim czasie zakończyć pozycjonowanie, obrót, chwytanie i inne czynności ramienia robota. Sterowanie w pętli zamkniętej można również osiągnąć za pomocą technologii sprzężenia zwrotnego enkodera, aby uzyskać dokładniejszą kontrolę położenia.

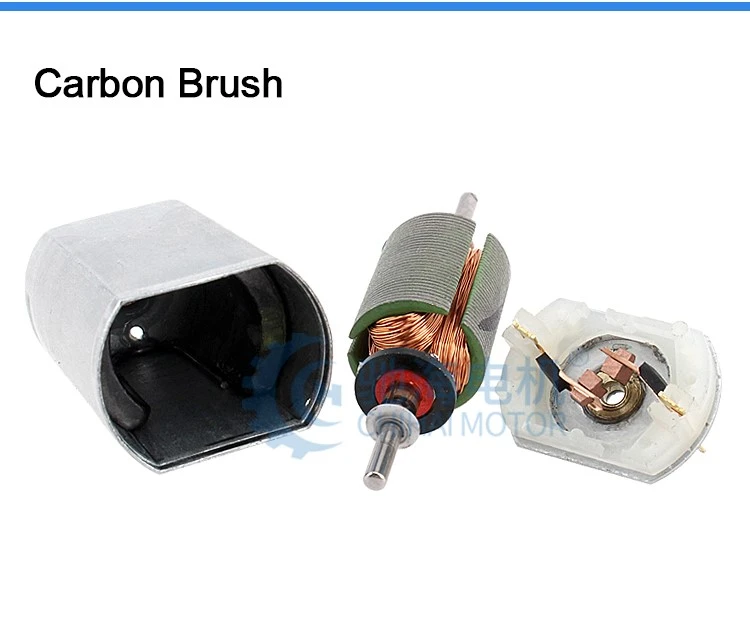

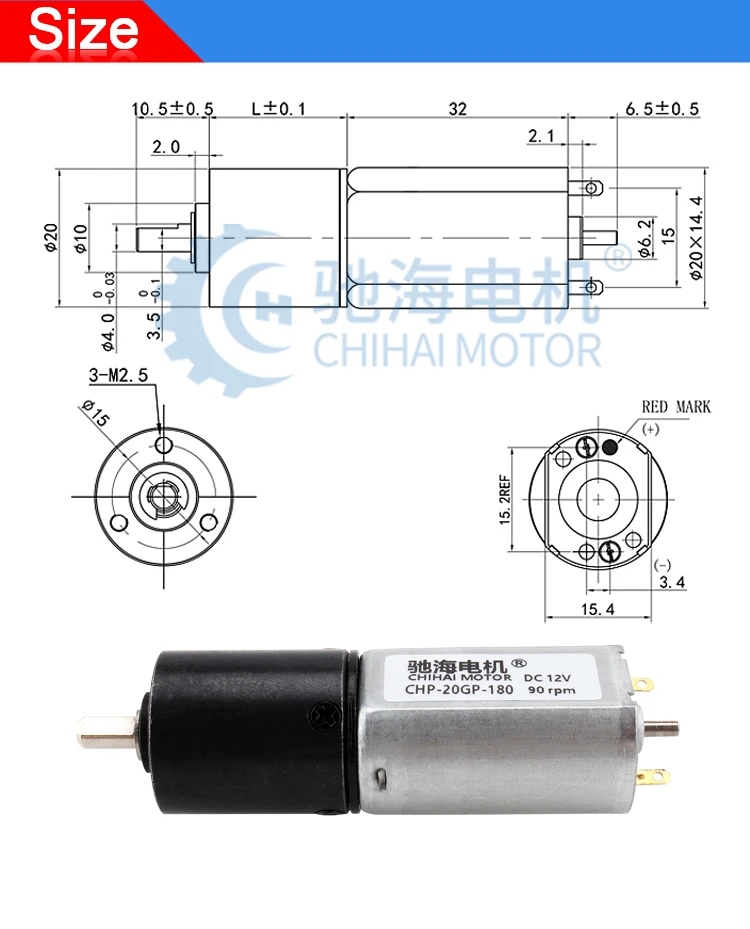

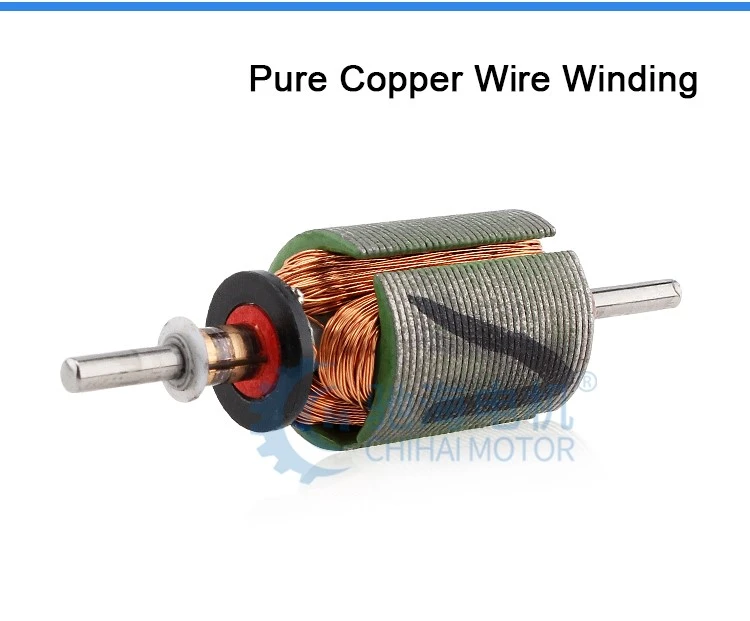

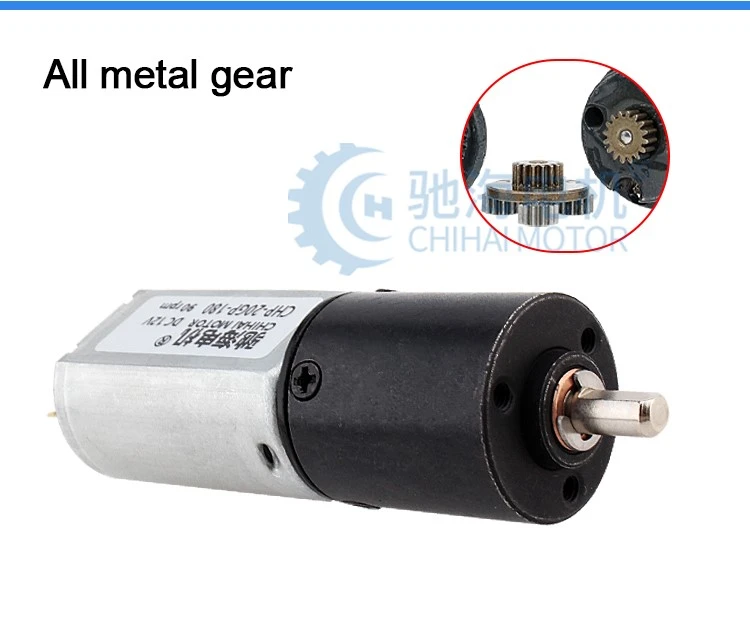

Szczegółowe obrazy
Specyfikacja produktu
| Model: CHP-20GP-180 Silnik z przekładnią planetarną prądu stałego |
| Napięcie: DC12,0V |
| STOSUNEK | 1:5.4 | 1:19 | 1:29 | 1:84 | 1:128 | 1:157 | 1:370 | 1:560 | 1:850 |
| Prąd jałowy (mA) | Mniejsze lub równe 280 | Mniejsze lub równe 280 | Mniejsze lub równe 280 | Mniejsze lub równe 280 | Mniejsze lub równe 280 | Mniejsze lub równe 280 | Mniejsze lub równe 280 | Mniejsze lub równe 280 | Mniejsze lub równe 280 |
| Prędkość bez obciążenia (rpm) | 2750 | 780 | 515 | 175 | 115 | 95 | 40 | 26 | 17 |
| Znamionowy moment obrotowy (kg.cm) | 0.1 | 0.40 | 0.65 | 1.8 | 2.8 | 3.5 | 8.0 | 10.0 | 10.0 |
| Prędkość znamionowa (rpm) | 2400 | 680 | 445 | 154 | 101 | 82 | 35 | 23 | 15 |
| Prąd znamionowy (mA) | Mniejsze lub równe 550 | Mniejsze lub równe 550 | Mniejsze lub równe 550 | Mniejsze lub równe 550 | Mniejsze lub równe 550 | Mniejsze lub równe 550 | Mniejsze lub równe 550 | Mniejsze lub równe 550 | Mniejsze lub równe 550 |
| Prąd utyku (A) | Mniejszy lub równy 2,7 | Mniejszy lub równy 2,7 | Mniejszy lub równy 2,7 | Mniejszy lub równy 2,7 | Mniejszy lub równy 2,7 | Mniejszy lub równy 2,7 | Mniejszy lub równy 2,7 | Mniejszy lub równy 2,7 | Mniejszy lub równy 2,7 |
| Moment obrotowy przeciągnięcia (kg.cm) | Większe lub równe 0.7 | Większe lub równe 2.0 | Większe lub równe 3.0 | Większe lub równe 8.0 | Większe lub równe 12.0 | Większe lub równe 15.0 | Większe lub równe 15.0 | Większe lub równe 15.0 | Większe lub równe 15.0 |
| Bieguny napędu planetarnego | 1 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 |
| długość skrzyni biegów (L) | 17.3 | 21.5 | 21.5 | 24.7 | 24.7 | 24.7 | 29.9 | 29.9 | 29.9 |
| Napięcie: prąd stały 6,0V |
| STOSUNEK | 1:5.4 | 1:19 | 1:29 |
1:84 |
1:128 | 1:157 | 1:370 | 1:560 | 1:850 |
| Prąd jałowy (mA) | Mniejsze lub równe 230 | Mniejsze lub równe 230 | Mniejsze lub równe 230 | Mniejsze lub równe 230 | Mniejsze lub równe 230 | Mniejsze lub równe 230 | Mniejsze lub równe 230 | Mniejsze lub równe 230 | Mniejsze lub równe 230 |
| Prędkość bez obciążenia (rpm) | 1350 | 390 | 250 | 90 | 58 | 47 | 20 | 13 | 9 |
| Znamionowy moment obrotowy (kg.cm) | 0.09 | 0.30 | 0.5 | 1.5 | 2.3 | 2.8 | 6.5 | 10.0 | 10.0 |
| Prędkość znamionowa (rpm) | 1140 | 325 | 210 | 73 | 48 | 39 | 16 | 11 | 7 |
| Prąd znamionowy (mA) | Mniejsze lub równe 450 | Mniejsze lub równe 450 | Mniejsze lub równe 450 | Mniejsze lub równe 450 | Mniejsze lub równe 450 | Mniejsze lub równe 450 | Mniejsze lub równe 450 | Mniejsze lub równe 450 | Mniejsze lub równe 450 |
| Prąd utyku (A) | Mniejszy lub równy 1,5 | Mniejszy lub równy 1,5 | Mniejszy lub równy 1,5 | Mniejszy lub równy 1,5 | Mniejszy lub równy 1,5 | Mniejszy lub równy 1,5 | Mniejszy lub równy 1,5 | Mniejszy lub równy 1,5 | Mniejszy lub równy 1,5 |
| Moment obrotowy przeciągnięcia (kg.cm) | Większe lub równe 0.4 | Większy lub równy 1,3 | Większy lub równy 1,7 | Większe lub równe 6.0 | Większe lub równe 9.0 | Większe lub równe 11.0 | Większe lub równe 15.0 | Większe lub równe 15.0 | Większe lub równe 15.0 |
| Bieguny napędu planetarnego | 1 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 |
| długość skrzyni biegów (L) | 17.3 | 21.5 | 21.5 | 24.7 | 24.7 | 24.7 | 29.9 | 29.9 | 29.9 |
Pakowanie i dostawa
PAKIET:
Standardowe opakowanie kartonowe eksportowe.
CZAS DOSTAWY:
3-20 dni po potwierdzeniu zamówienia, należy ustalić szczegółowy termin dostawy według
sezon produkcyjny i wielkość zamówienia.
UWAGA:
Jeśli wymagane są specjalne dokumenty odprawy celnej, prosimy o wcześniejszy kontakt w celu potwierdzenia.
