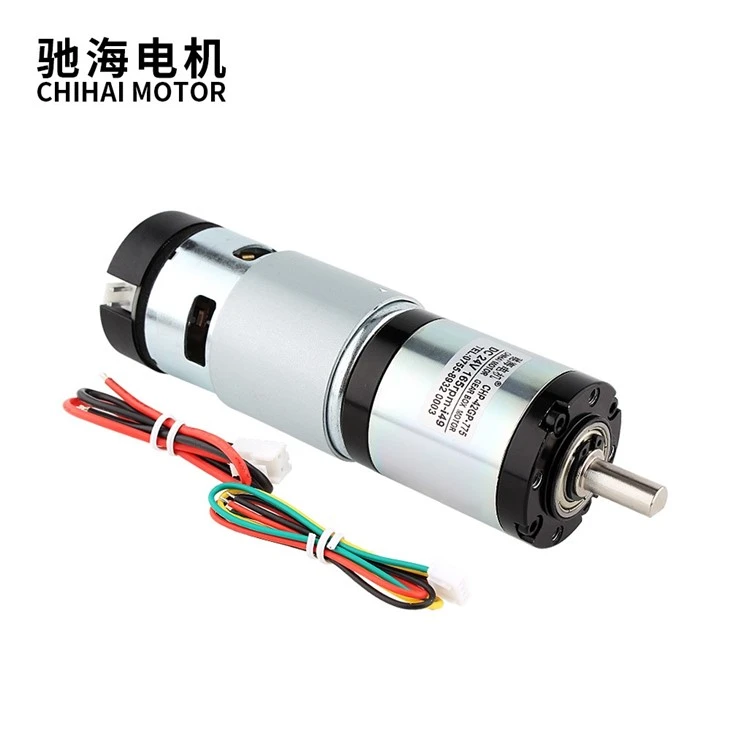

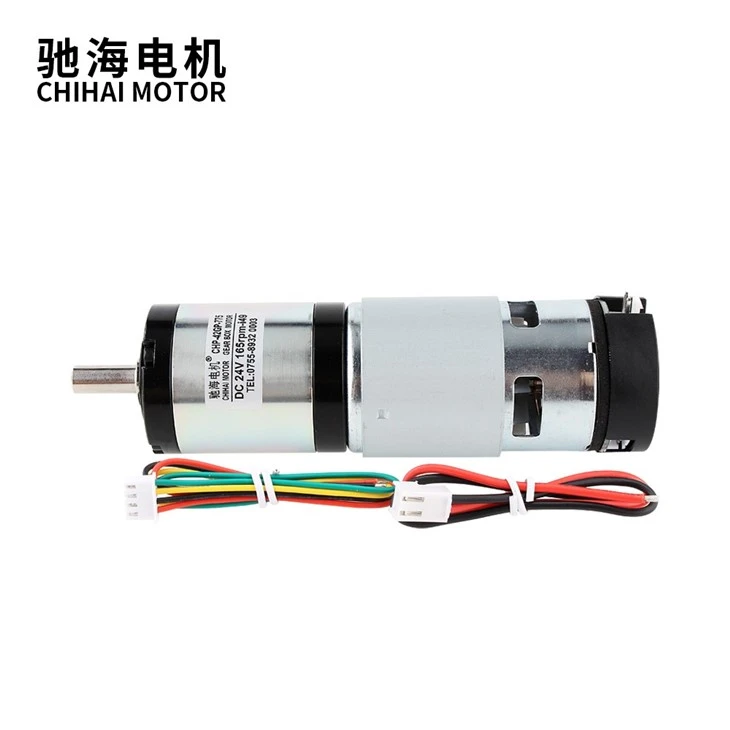

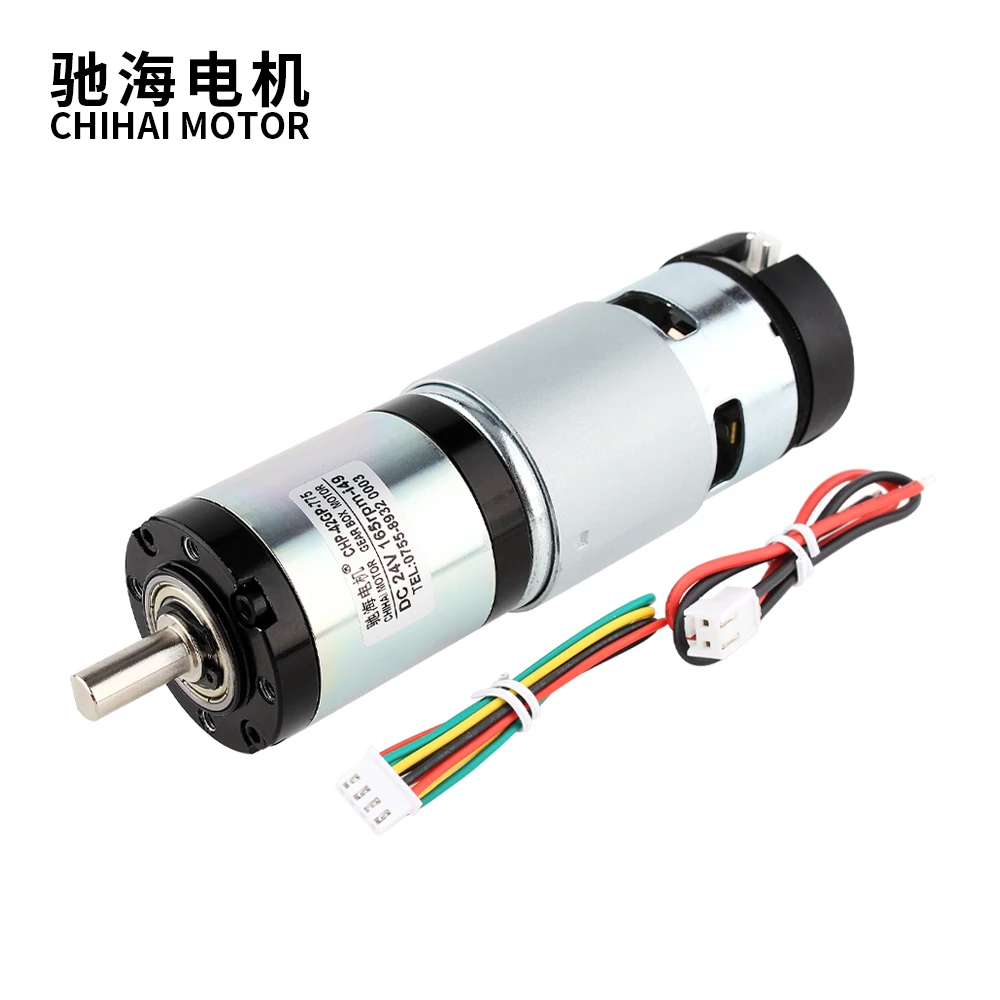

Planetarny silnik redukcyjny prądu stałego z magnesami trwałymi 42GP
Opis produktu
| Rodzaj produktu |
CHP-42GP-775-ABHL Planetarny silnik redukcyjny prądu stałego z magnesami trwałymi |
| średnica zewnętrzna | Φ42mm |
| Długość wału | 22mm. Długość D 12mm |
| Wał Dianetera | 8mm D |
| Napięcie | DC 12-24V |
| Waga | Około 795g |
| Specyfikacja okablowania | PH2.0-4PIN Standardowa linia zaciskowa, długość przewodu 200 mm |
| Dane techniczne | VH3.96-2PIN Standardowa długość przewodu okablowania 200 mm |
Silnik z przekładnią planetarną to bardzo zaawansowane urządzenie mechaniczne o dużej sile napędowej i niezawodnym działaniu. Jest szeroko stosowany w różnych urządzeniach mechanicznych, takich jak maszyny przemysłowe i urządzenia automatyki.
Motoreduktory planetarne mają wiele zalet, takich jak wysoka wydajność, stabilna wydajność i trwałość. Jedną z najważniejszych zalet jest to, że ich siła napędowa jest na tyle duża, że są w stanie wytrzymać dużą liczbę obciążeń, a jednocześnie nie ulegają awariom w wyniku długotrwałej pracy. Ponadto motoreduktory planetarne mają doskonałą wydajność kontroli prędkości, którą można regulować w zależności od rzeczywistej potrzeby dostosowania do różnych potrzeb.
Ponadto motoreduktory planetarne są również kompaktowe, małe i lekkie!

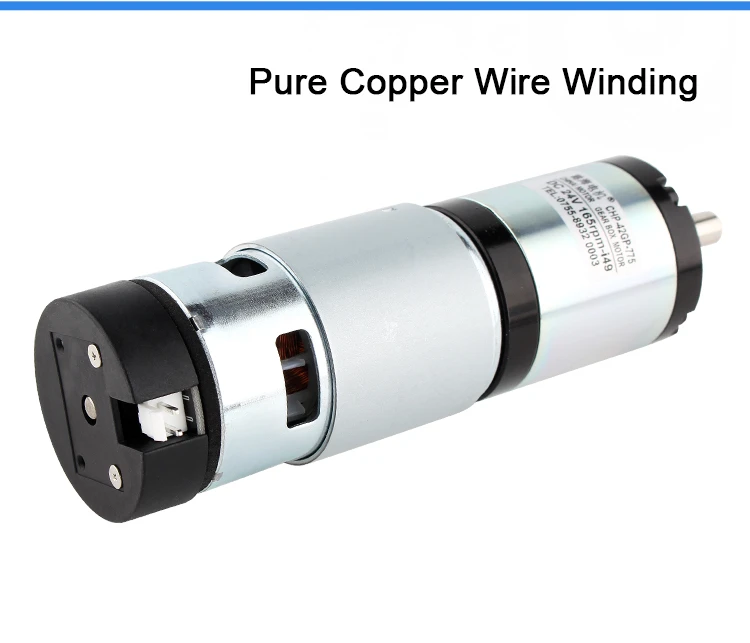

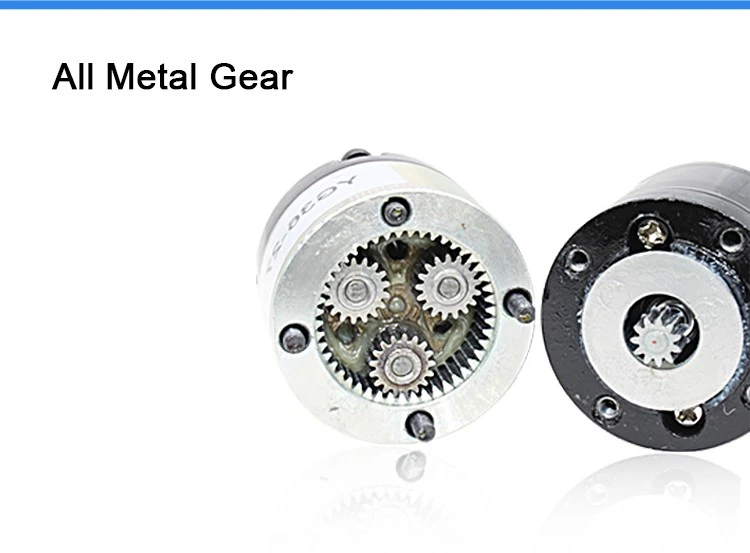

Szczegółowe obrazy
Specyfikacja produktu
| Model: Silnik z przekładnią planetarną CHP-42GP-775ABHL DC |
| Napięcie: prąd stały 12.0V, maksymalna moc 35 W |
| Uwaga specjalna: ze względu na dużą moc i prąd silnika, zasilanie musi być powyżej 10A, a bateria litowa powinna być zasilana 25C |
| STOSUNEK | 1: 3.7 | 1: 5 | 1: 13 | 1: 18 | 1: 25 | 1: 49 | 1: 67 | 1: 92 | 1: 125 | 1: 181 | 1: 246 | 1: 336 | 1: 458 | 1: 625 |
| Liczba etapów | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
| Prąd jałowy (mA) | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 | Mniej niż lub równo 500 |
| Prędkość bez obciążenia (rpm) | 1100 | 820 | 315 | 228 | 165 | 83 | 60 | 45 | 32 | 22 | 16.5 | 12 | 9 | 6.5 |
| Znamionowy moment obrotowy (kg.cm) | 5.50 | 7.5 | 20.0 | 20.0 | 20.0 | 30.0 | 30.0 | 40.0 | 40.0 | 50.0 | 70.0 | 70.0 | 70.0 | 70.0 |
| Znamionowy moment obrotowy (Nm) | 0.53 | 0.7 | 2.0 | 2.0 | 2.0 | 3.0 | 3.0 | 4.0 | 4.0 | 5.0 | 7.0 | 7.0 | 7.0 | 7.0 |
| Prędkość znamionowa (rpm) | 550 | 410 | 150 | 140 | 110 | 60 | 50 | 37 | 27 | 19 | 15 | 11 | 8 | 5.8 |
| Prąd znamionowy (A) | Mniejsze lub równe 6.0 | Mniejsze lub równe 6.0 | Mniejsze lub równe 6.0 | Mniejszy lub równy 4,5 | Mniejszy lub równy 4.0 | Mniejszy lub równy 3,5 | Mniejszy lub równy 2,8 | Mniejszy lub równy 2,5 | Mniejszy lub równy 2.0 | Mniejszy lub równy 2.0 | Mniejszy lub równy 2.0 | Mniejszy lub równy 2.0 | Mniejszy lub równy 2.0 | Mniejszy lub równy 1,5 |
| Prąd wysoki (A) | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 |
| Długość skrzyni biegów | 33.5 | 33.5 | 43.5 | 43.5 | 43.5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 | 63.5 | 63.5 |
| Napięcie: DC 24.0V maksymalna moc 150 W |
| STOSUNEK | 1: 3.7 | 1: 5 | 1: 13 | 1: 18 | 1: 25 | 1: 49 | 1: 67 | 1: 92 | 1: 125 | 1: 181 | 1: 246 | 1: 336 | 1: 458 | 1: 625 |
| Liczba etapów | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
| Prąd jałowy (mA) | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 | Mniejsze lub równe 700 |
| Prędkość bez obciążenia (rpm) | 2200 | 1640 | 630 | 450 | 330 | 165 | 120 | 90 | 64 | 44 | 33 | 24 | 18 | 13 |
| Znamionowy moment obrotowy (kg.cm) | 11.00 | 15.00 | 30.00 | 30.0 | 30.0 | 40.0 | 50.0 | 60.0 | 60.0 | 70.0 | 90.0 | 90.0 | 90.0 | 90.0 |
| Znamionowy moment obrotowy (Nm) | 1.20 | 1.30 | 3.0 | 3.0 | 3.0 | 4.0 | 5.0 |
6.0 |
6.0 | 7.0 | 9.0 | 9.0 | 9.0 | 9.0 |
| Prędkość znamionowa (rpm) | 1100 | 820 | 300 | 300 | 250 | 130 | 105 | 80 | 55 | 40 | 30 | 22 | 16 | 12 |
| Prąd znamionowy (A) | Mniejsze lub równe 13.0 | Mniejsze lub równe 13.0 | Mniejsze lub równe 13.0 | Mniejsze lub równe 10 | Mniejsze lub równe 9.0 | Mniejsze lub równe 7.0 | Mniejsze lub równe 6.0 | Mniejszy lub równy 5.0 |
Mniejszy lub równy 4.0 |
Mniejszy lub równy 4.0 | Mniejszy lub równy 4.0 | Mniejszy lub równy 4.0 | Mniejszy lub równy 4.0 | Mniejsze lub równe 3.0 |
| Prąd wysoki (A) | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 |
| Długość skrzyni biegów | 33.5 | 33.5 | 43.5 | 43.5 | 43.5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 | 63.5 | 63.5 |
Pakowanie i dostawa
PAKIET:
Standardowe opakowanie kartonowe eksportowe.
CZAS DOSTAWY:
3-20 dni po potwierdzeniu zamówienia, należy ustalić szczegółowy termin dostawy według
sezon produkcyjny i wielkość zamówienia.
UWAGA:
Jeśli wymagane są specjalne dokumenty odprawy celnej, prosimy o wcześniejszy kontakt w celu potwierdzenia.
